Velké spotřebiče / Varné desky
Bosch PVS611B16E
EAN13: 4242005433650
27 569 Kč (nebo 27 009 Kč s montáží)
včetně recyklačního poplatku ve výši 15 Kč
DPH celkem: 4 784,70 Kč (2 894,81 Kč s montáží)
Parametry produktu
| Název | Hodnota |
|---|---|
| Vestavný | ano |
| produktová skupina | varná deska s odsáváním |
| Barva | černá |
| výška bez pracovní desky (mm) | 223 |
| výška zabaleného spotřebiče (mm) | 430 |
| šířka zabaleného spotřebiče (mm) | 660 |
| hloubka zabaleného spotřebiče (mm) | 690 |
| Hmotnost brutto | 27,4 kg |
| Odsávání | ano |
| USP informace 2 | Ovládání TouchSelect: zvolte varnou zónu a snadno nastavíte požadovanou úroveň výkonu. |
| USP informace 3 | CombiZone umožňuje více flexibility při vaření spojením dvou varných zón. |
| USP informace 4 | PowerBoost: až o 35 % rychlejší ohřev ve srovnání s nejvyšším výkonem. |
| USP informace 5 | QuickStart: zapněte a ihned vyberte požadovanou úroveň vaření. |
| název produktu / prodejní označení | PVS611B16E |
| Product series | Serie 4 |
| označení produktové řady | sklokeramická varná zóna |
| značka | Bosch |
| číslo zboží | PVS611B16E |
| EAN | 4242005433650 |
| ovládací prvky | Vpředu |
| počet varných zón, které mohou být použity současně | 4 |
| Počet elektrických varných zón | 3 |
| počet litinových varných zón | 0 |
| počet varných zón s topnou spirálou | 0 |
| Počet indukčních varných zón | 4 |
| počet elektrických zón pro udržování tepla | 0 |
| Materiál povrchu | sklokeramika |
| Rám | bez |
| napětí (V) | 220-240/380-415 |
| frekvence (Hz) | 50-60 |
| Délka přívodního kabelu (cm) | 110.0 |
| Typ zástrčky | bez zástrčky (elektrické připojení elektrikářem) |
| Příkon | 7400 W |
| průměrná roční spotřeba el.energie (kWh) | 61.8 |
| Energetická třída | B |
| EPREL Registration Number 2010 | 1930887 |
| max. množství vzduchu | 500 |
| Hlučnost dB | 69 |
| zvláštní příslušenství | HEZ9VDKR0, HEZ9VDKR1, HEZ9VDSB1, HEZ9VDSB2, HEZ9VDSB3, HEZ9VDSB4, HEZ9VDSI0, HEZ9VDSI1, HEZ9VDSM1, HEZ9VDSM2, HEZ9VDSS1, HEZ9VDSS2, HEZ9VEDU0, HEZ9VRCR1, HEZ9VRPD1, HEZ32WA00, HEZ390090, HEZ9CF240, HEZ9CF280, HEZ9ES100, HEZ9FE280, HEZ9SE030, HEZ9SE040, HEZ9SE060, HEZ9VDKE1 |
| včetně příslušenství | 1 x Clean Air Plus pach filtr |
| programová automatika | Ne |
| rozměry 2. varné zóny (mm) | 380 x 210 |
| rozměry 5. varné zóny (mm) | 145 |
| umístění 1.varné zóny | vpředu vlevo |
| ukazatel provozu | Ne |
| umístění 2. varné zóny | uprostřed vlevo |
| umístění 3. varné zóny | vzadu vlevo |
| umístění 4. varné zóny | uprostřed vzadu |
| umístění 5. varné zóny | vzadu vpravo |
| umístění 6. varné zóny | uprostřed vpravo |
| regulace výkonových stupňů | 3 stupně + intenzivní |
| hlavní vypínač | Ano |
| elektronické hodiny | Ano |
| celkový příkon ventilátoru (W) | 170 |
| výkon 2. varné zóny (kW) | 3.6 |
| výkon 5. varné zóny (kW) | 1.4 |
| kontrolka zapnutí varné zóny | 0 |
| bezpečnostní zařízení | bezpečnostní časovač vypnutí;dětská pojistka;funkce power management;ochrana proti přetečení;rozpoznání hrnce |
| druh 2. varné zóny | indukční ohřev |
| druh 5. varné zóny | indukční ohřev |
| výkon ventilátoru při intenzivním stupni - provoz odvětrávání (m³/hod.) | 622 |
| výkon ventilátoru při intenzivním stupni - provoz s cirkulací vzduchu (m3/hod.) | 595.0 |
| max. výkon ventilátoru - provoz odvětrávání (m3/hod.) | 500 |
| max. výkon ventilátoru - provoz s cirkulací vzduchu (m3/hod.) | 441 |
| pachový filtr | Ne |
| What type of hob is it? | Induction |
| Prevent boiling over with cooking sensor | Ne |
| Flexible induction technology supported | Ne |
| Hob with booster function | Ano |
| Temperature control for perfect frying results | Ne |
| Cord included | Ano |
| Wok burner supported | Ne |
| zvláštní příslušenství | HEZ9VDSM1, HEZ9VDSM2, HEZ9VDSS1, HEZ9VDSS2, HEZ9VDKR0, HEZ9VDKR1, HEZ9VDSB1, HEZ9VDSB2, HEZ9VDSB3, HEZ9VDSB4, HEZ9VDSI0, HEZ9VDSI1, HEZ9VRCR1, HEZ9VRPD1, HEZ32WA00, HEZ9VEDU0, HEZ390090, HEZ9CF240, HEZ9CF280, HEZ9ES100, HEZ9FE280, HEZ9SE030, HEZ9SE040, HEZ9SE060, HEZ9VDKE1 |
| produktová skupina | Větrání varné desky |
| druh plynového bezpečnostního zařízení | N/A |
| ovládací prvky | Otočný ovladač |
| šířka zabaleného spotřebiče (mm) | 690 |
| hloubka zabaleného spotřebiče (mm) | 660 |
| bezpečnostní zařízení | Vypnutí doby nečinnosti;Vypnutí rozpoznání pánve/hrnce;Vypnutí rozpoznání rozlití |
| Délka přívodního kabelu (cm) | 110 |
| bezpečnostní zařízení | Dětská pojistka;Vypnutí doby nečinnosti;Vypnutí rozpoznání pánve/hrnce;Vypnutí rozpoznání rozlití |
| Hmotnost | 23,3 kg |
| zvláštní příslušenství | HEZ9VDKR0, HEZ9VDKR1, HEZ9VDSB1, HEZ9VDSB2, HEZ9VDSB3, HEZ9VDSB4, HEZ9VDSI0, HEZ9VDSI1, HEZ9VDSM1, HEZ9VDSM2, HEZ9VDSS1, HEZ9VDSS2, HEZ9VEDU0, HEZ9VRCR1, HEZ9VRPD1, HEZ32WA00, HEZ9CF240, HEZ9CF280, HEZ9ES100, HEZ9FE280, HEZ9SE030, HEZ9SE040, HEZ9SE060, HEZ9VDKE1 |
| výkon 2. varné zóny (kW) | 3600.0 |
| výkon 5. varné zóny (kW) | 1400.0 |

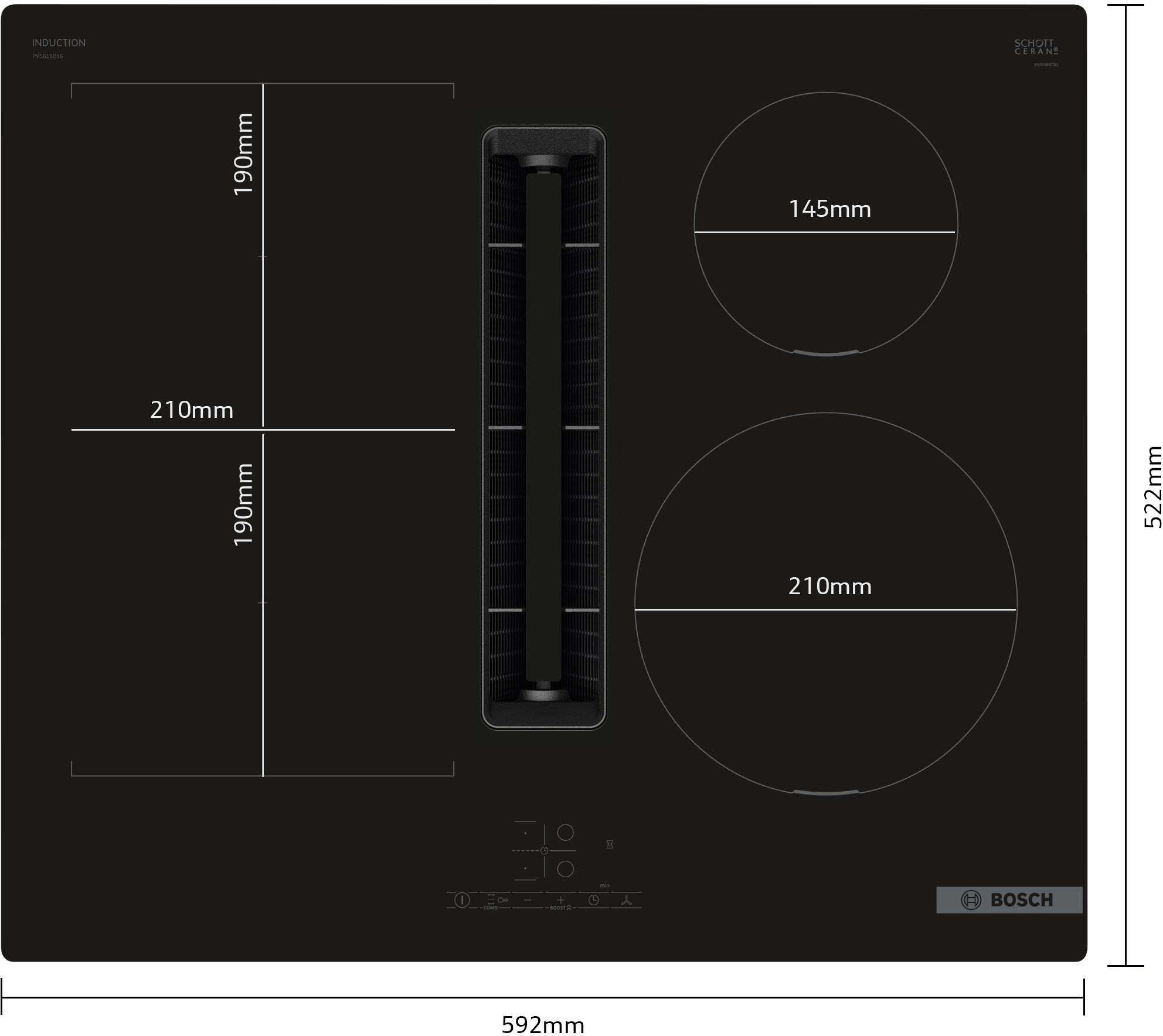

| Výška produktu | 223 |
| Šířka produktu | 592 |
| Hloubka produktu | 522 |
| Výška zabaleného produktu | 430 |
| Šířka zabaleného produktu | 690 |
| Hloubka zabaleného produktu | 660 |
| Netto hmotnost | 23.3 |
| Brutto hmotnost | 27.4 |
| Informace USP 1 | Ventilační modul integrovaný ve varné desce: odsává páru a pachy z vaření přímo u zdroje. |
| Informace USP 2 | Ovládání TouchSelect: zvolte varnou zónu a snadno nastavíte požadovanou úroveň výkonu. |
| Informace USP 3 | CombiZone umožňuje více flexibility při vaření spojením dvou varných zón. |
| Informace USP 4 | PowerBoost: až o 35 % rychlejší ohřev ve srovnání s nejvyšším výkonem. |
| Informace USP 5 | QuickStart: zapněte a ihned vyberte požadovanou úroveň vaření. |
| Obchodní kód | PVS611B16E |
| Skupina produktů | sklokeramická varná zóna |
| Značka | Bosch |
| Interní číslo výrobku | PVS611B16E |
| Kód GTIN (EAN) | 4242005433650 |
| Počet varných zón, které lze používat současně | 4 |
| Počet elektrických plotýnek | 0 |
| Počet varných zón se sálavým ohřevem | 0 |
| Počet elektrických zón k udržování teploty | 0 |
| Hlavní materiál povrchu | sklokeramika |
| Provedení rámečku | design bez rámečku |
| Napětí | 220-240/380-415 |
| Maximální napětí | 415 |
| Frekvence | 50-60 |
| Délka přívodního elektrického kabelu | 110 |
| Maximální výška výklenku | 490 |
| Minimální výška výklenku | 490 |
| Maximální šířka výklenku | 560 |
| Minimální šířka výklenku | 560 |
| Hloubka výklenku | 223 |
| Jmenovité elektrické připojení | 7400 |
| Spotřeba energie 2. topného článku na kg | 185.0 |
| Spotřeba energie 5. topného článku na kg | 175.0 |
| Spotřeba energie 7. topného článku na kg | 175.0 |
| Třída energetické účinnosti (2010/30/EU) | B |
| Index energetické účinnosti (2010/30/EU) | 57.0 |
| Registrační číslo EPREL 2010 | 1930887 |
| Proud vzduchu s funkcí Boost (2010/30/EU) | 622.0 |
| Maximální proud vzduchu | 500 |
| Minimální proud vzduchu | 330.0 |
| Energetická účinnost dynamiky kapalin (2010/30/EU) | 28.1 |
| Třída energetické účinnosti dynamiky kapalin (2010/30/EU) | A |
| Hlučnost (dB re 1 pW) | 69 |
| Třída energetické účinnosti tukového filtru (2010/30/EU) | B |
| Energetická účinnost tukového filtru (2010/30/EU) | 94.0 |
| Hlasitost při max. rychlosti ventilátoru (2010/30/EU) | 69 |
| Hlasitost při min. rychlosti ventilátoru (2010/30/EU) | 61 |
| Energeticky inteligentní přístroj, dokáže optimalizovat spotřebu (2017/1369/EU) | Ne |
| Možná bezdrátová komunikace | Ne |
| Síťová širokopásmová technologie | N/A |
| Možnost vzdáleného upgradu | Ne |
| Možnost vzdálené aktualizace pro údržbu | Ne |
| Možnost hlasového ovládání | Ne |
| Volitelné příslušenství | HEZ9VDKR0, HEZ9VDKR1, HEZ9VDSB1, HEZ9VDSB2, HEZ9VDSB3, HEZ9VDSB4, HEZ9VDSI0, HEZ9VDSI1, HEZ9VDSM1, HEZ9VDSM2, HEZ9VDSS1, HEZ9VDSS2, HEZ9VEDU0, HEZ9VRCR1, HEZ9VRPD1, HEZ32WA00, HEZ9CF240, HEZ9CF280, HEZ9ES100, HEZ9FE280, HEZ9SE030, HEZ9SE040, HEZ9SE060, HEZ9VDKE1 |
| Dodávané příslušenství | 1 x Clean Air Plus pach filtr |
| Automatické programy | Ne |
| Rozměry 2. varné zóny | 380 x 210 |
| Rozměry 5. varné zóny | 145 |
| Rozměry 7. topného tělesa | 210 |
| Typ plynového bezpečnostního zařízení | N/A |
| Umístění varné zóny | vpředu vlevo |
| Provozní kontrolka | Ne |
| Umístění 2. varné zóny | uprostřed vlevo |
| Umístění 3. varné zóny | vzadu vlevo |
| Umístění 4. varné zóny | uprostřed vzadu |
| Umístění 5. varné zóny | vzadu vpravo |
| Umístění 6. varné zóny | uprostřed vpravo |
| Umístění 7. varné zóny | vpředu vpravo |
| Umístění 8. varné zóny | vpředu uprostřed |
| Umístění 9. varné zóny | uprostřed |
| Počet rychlostních stupňů; možnost funkce Boost | 3 stupně + intenzivní |
| Hlavní vypínač | Ano |
| Časovač | Ano |
| Celkový výkon motorů | 170 |
| Výkon 2. varné zóny | 3600.0 |
| Výkon 5. varné zóny | 1400.0 |
| Výkon 7. varné zóny | 2200.0 |
| Počet kontrolek | 0 |
| Seznam bezpečnostních zařízení | Dětská pojistka;Vypnutí doby nečinnosti;Vypnutí rozpoznání pánve/hrnce;Vypnutí rozpoznání rozlití |
| Typ 2. varné zóny | indukční ohřev |
| Typ 5. varné zóny | indukční ohřev |
| Typ 7. varné zóny | indukční ohřev |
| Odsávání vzduchu poloha Boost | 622 |
| Recirkulace výstup poloha Boost | 595.0 |
| Maximální výkon ventilátoru – režim odtahu | 500 |
| Maximální výkon ventilátoru – režim cirkulace | 441 |
| Protipachový filtr | Ne |
| Typ elektrického připojení | 1 fáze;3 fáze |
| Ovládání | dotykové |
| Zdroj varné zóny 4 | Elektrický |
| Tvar varné zóny 4 | Kulatý |
| Zvýšení výkonu varné zóny 4 | 3700 W |
| Výkon varné zóny 4 | 2200 W |
| Kombinovaná zóna | ano |
| Barva kontrolního panelu | Černá |
| Wok hořák | ne |
| Typ rámečku | Bez rámečku |
| Flexi zóna | ano |
| Funkce Boost | ano |
| Počet funkcí Boost | 4 |
| Počet stupňů výkonu | 17 |
| Průměr varné zóny 4 | 210 mm |
| Umístění ovládání | Horní přední |
| Vestavěný displej | ano |
| Indikátor zbytkového tepla | ano |
| Dětský zámek | ano |
| Automatické vypnutí | ano |
| Zabudovaná kapuce | ano |
| Typ odsávání | Odvádění/Recirkulovaní |
| Maximální výkon odsávání | 622 m³/h |
| Počet rychlostí ventilátoru | 4 |
| Hlučnost | 69 dB |
| Umístění výfuku | Pozice hořáku na wok |
| Typ filtru mastnoty | Tmavě šedá |
| Energetická třída (digestoř) | B |
| Stupnice energetické účinnosti | A až G |
| Třída účinnosti dynamiky kapalin | A |
| Třída účinnosti filtrovaní mastnoty | B |
| Roční spotřeba energie | 61,8 kWh |
| Účinnost dynamiky tekutin (FDE) | 28,1 |
| Účinnost filtrace mastnoty (GFE) | 94% |
| Příkon (elektřina) | 7400 W |
| Frekvence vstupního střídavého napětí | 50/60 Hz |
| Vstupní střídavé napětí | 220 - 240 V |
| Spotřeba energie (v pohotovosti) | 0,17 W |
| Typ varné zóny 4 | Velký |
| Zástrčka | ne |
| Výkon varné zóny 3 | 1400 W |
| Zvýšení výkonu varné zóny 3 | 2200 W |
| Umístění varné zóny 3 | Vpravo vzadu |
| Hmotnost | 23,1 kg |
| Délka šňůry | 1,1 m |
| Instalační šířka oddílu | 56 cm |
| Instalační hloubka oddílu | 49 cm |
| Instalační výška oddílu | 22,3 cm |
| Šířka balení | 697 mm |
| Hloubka balení | 672 mm |
| Výška balení | 431 mm |
| Hmotnost včetně balení | 27,9 kg |
| Tvar varné zóny 3 | Kulatý |
| Počet elektrických varných zón | 3 |
| Počet indukčních varných zón | 4 |
| Počet elektrických varných zón | 4 zóna/zón |
| Výkon varné zóny 1 | 2200 W |
| Zdroj varné zóny 3 | Elektrický |
| Průměr varné zóny 3 | 145 mm |
| Typ varné zóny 3 | Malý |
| Výkon varné zóny 2 | 2200 W |
| Zvýšení výkonu varné zóny 2 | 3700 W |
| Umístění varné zóny 2 | Levá zadní část |
| Tvar varné zóny 2 | Obdélníkový |
| Velikost varné zóny 2 (š × h) | 190 x 210 mm |
| Zdroj napájení hořáku / varné zóny 2 | Elektrický |
| Typ varné zóny 2 | Pravidelný |
| Větší intenzita varné zóny 1 | 3700 W |
| Tvar varné zóny 1 | Obdélníkový |
| Umístění varné zóny 1 | Levý přední |
| Velikost varné zóny 1 (š × h) | 190 x 210 mm |
| Zdroj varné zóny 1 | Elektrický |
| Umístění varné zóny 4 | Vpravo vepředu |
| Počet plynových varných zón | 0 zóna/zón |
| Počet varných zón | 4 zóna/zón |
| Materiál povrchu | Sklokeramický |
| Typ varné desky | Indukční varná deska se zónami |
| Šířka varné desky | 59.2 cm |
| Umístění přístroje | Vestavěné |
| Typ varné zóny 1 | Pravidelný |
| Šířka | 59,2 cm |
| Hloubka | 52,2 cm |
| Výška | 22,3 cm |
| Proud vzduchu s funkcí Boost (2010/30/EU) | 622 |
Popis produktu
60 cm: komfortní prostor pro 4 hrnce nebo pánve Flexibilita varných zón CombiZone: umožní používat větší nádobí spojením dvou klasických varných zón do jedné velké zóny varná zóna, přední levá: 190 mm, 210 mm, 2.2 kW (max. výkon 3.7 kW) varná zóna, zadní levá: 190 mm, 210 mm, 2.2 kW (max. výkon 3.7 kW) varná zóna, zadní pravá: 145 mm , 1.4 kW (max. výkon 2.2 kW) varná zóna, přední pravá: 210 mm, 2.2 kW (max. výkon 3.7 kW) Komfort senzorové ovládání TouchSelect: ovládání a nastavení pomocí natištěných +/- dotykových tlačítek. 17 stupňů výkonu: přesné nastavení 17 stupňů výkonu (9 hlavních a 8 mezi stupňů výkonu) timer (časovač vypnutí): vypne varnou zónu na konci nastaveného času (např. pro vařená vejce) minutka: na konci nastaveného času zazní alarm (např. u těstovin) Úspora času a efektivita PowerBoost (nastavitelné pro všechny varné zóny): využijte o 50 % více výkonu při vaření např. vody, než nabízí nejvyšší standardní stupeň výkonu QuickStart: při zapnutí varná deska automaticky vybere varnou zónu s nádobím (umístěným ve vypnutém stavu) ReStart: v případě neúmyslného vypnutí obnovte všechna předchozí nastavení opětovným zapnutím varné desky do 4 sekund Quick Stop: rychlá deaktivace varné zóny jediným delším dotykem Design design bez rámečku Bezpečnost 2-stupňový ukazatel zbytkového tepla pro každou varnou zónu: indikuje, které varné zóny jsou stále horké nebo teplé dětská pojistka: zabraní nechtěné aktivaci varné desky hlavní vypínač: vypnutí všech varných zón pouhým stisknutím tlačítka bezpečnostní vypínání: z bezpečnostních důvodů se ohřev vypne po nastaveném čase bez další uživatelské interakce (lze nastavit) Instalace rozměry spotřebiče (V x Š x H): 223 x 592 x 522 mm rozměry pro vestavbu (V x Š x H) : 223 x 560 x 490 - 490 mm min. tloušťka pracovní desky: 16 mm příkon: 7.4 kW PowerManagement : v případě potřeby omezí maximální výkon (závisí na pojistkové ochraně elektrické instalace) Příslušenství Clean Air Plus pachový filtr, adaptér pro odvod vzduchu součástí spotřebiče možnost instalace do standardní 60 cm skříně Integrovaný systém odvětrání Indukční varná deska s plně integrovaným vysoce výkonným systémem odvětrání par. Varná deska s odsáváním umožňuje provoz s odvětráním nebo s recirkulací vzduchu. Součástí varné desky je instalační sada pro neřízenou recirkulaci vzduchu – čtyři pachové CleanAir filtry a adaptér pro odvod vzduchu. K dispozici je také velký výběr příslušenství pro další možnosti instalace, podrobnosti naleznete na webových stránkách nebo instalačních návodech. Estetický, plně integrovaný design ústí ventilačního systému se sklokeramickým, teplu odolným krytem, umožní volný pohyb a umístění varného nádobí. Ventilační systém se 3 elektronicky řízenými úrovněmi výkonu ventilátoru a 1 úrovněmi Boost- / Intenzivní výkon ventilátoru (ze zpětným nastavením) pomocí senzorové ovládání TouchSelect - automatické zapnutí odvětrání při použití varné zóny. - automatické spuštění ventilátoru po ukončení vaření pro odstranění všech zbytkových zápachů (ve velmi tichém režimu pomocí speciálního ventilátoru, 12 minut v režimu odsávaného vzduchu, 30 minut v režimu cirkulace, spuštění může být ukončeno ručně). - senzorové ovládání TouchSelect. Výkonný nízkošumový ventilátor s energeticky účinnou technologií BLDC. Vysoký výkon odsávání s velmi nízkým hlukem a příjemnými frekvencemi díky psychoakusticky a aerodynamicky optimalizovanému proudění vzduchu v interiéru a zapouzdřenému ventilátoru. Velmi stabilní vůči tlaku i při delších a složitějších potrubních trasách. Snadno a prakticky vyjímatelný tukový filtr a ochrana proti přetečení: - lze snadno vyjmout pomocí jedné ruky. - integrovaný, velkoplošný, silný tukový filtr z nerezové oceli s 12 filtračními vrstvami. Účinnost tukového filtru je 94 %. - všechny části se snadno čistí, lze je mýt v myčce nádobí a jsou odolné vůči teplu. - (horní) jednotka ochrany proti přetečení má kapacitu 200 ml, což postačuje pro všechny klasické incidenty při vaření a kondenzační podmínky. - výkonný drenážní systém zajistí ochranu i při množství přesahující 200 ml tekutin. - (dolní) jednotka ochrany proti přetečení má kapacitu 700 ml, takže pokryje i větší incidenty při vaření. Zásobník je vhodný pro mytí v myčce nádobý, je snadno přístupný a vyjímatelný. - celková ochranná kapacita je 900 ml (200ml + 700ml). - ventilátor a motor ventilátoru jsou vodotěsné. Výkon odvětrávacího systému: - hodnoty výkonu (dle EN 61591): min. normální stupeň 330 m3/h , max. normální stupeň 500 m3/h , max. boost/intenzivní 622 m3/h. - hodnoty výkonu při recirkulaci: min. normální stupeň: 252 m3/h , max. normální stupeň: 441 m3/h , max. boost/intenzivní: 595 m3/h. - hodnoty hlučnosti při odtahu (dle EN 60704-3): min. normální stupeň: 61 dB re 1 pW, max. normální stupeň: 69 dB re 1 pW, max. boost/intenzivní nastavení: 74 dB re 1 pW. - hodnoty výkonu při cirkulaci: min. normální stupeň: 55 dB re 1 pW, max. normální stupeň: 66 dB re 1 pW, max. boost/intenzivní stupeň: 72 dB re 1 pW. - účinnost tukového filtru (dle EN 61591): 94 %. Spotřeba energie a energetická účinnosti (dle EU 65/2014): - třída spotřeby energie: B (na stupnici třídye energetické účinnosti od A+++ do D). - třída účinnosti odsávání: A . - třída účinnosti tukového filtru: B . - hodnoty hlučnosti při normální stupni a maximálním stupni: 61 dB a 69 dB . Nezbytné příslušenství pro provoz s recirkulací vzduchu: 4 CleanAir filtry pachové - velmi účinná redukce pachů a aroma při vaření (např. rybích pokrmů). - velký povrch filtru zajistí optimální redukci pachových stop. - funkce ochrany proti pylu: filtr zadržuje extrémně vysoké množství pylu ve vzduchu a deaktivuje alergeny, které filtr zadržuje. - životnost pachové filtru při intenzivním vaření je cca 360 hodin (ne regenerační filtr). - velmi nízká hlučnost. - velmi snadný přístup a vyjímání filtrů shora. - náhradní CleanAir pachové filtry HEZ9VRCR0. Pro provoz s odvětráním jsou nutné 4 integrované, vysoce výkonné akustické filtry pro získání výrazně nižší hladiny hluku a vylepšené psychoakustiky. Poznámky k plánování a instalaci Varná deska s odsáváním umožňuje provoz s odvětráním nebo s recirkulací vzduchu ve 4 různých konfiguracích (bez potrubí, částečně a plně vedené recirkulace nebo odvštrání vzduchu pomocí potrubí). Součástí varné desky je instalační sada pro neřízenou recirkulaci vzduchu - čtyři pachové CleanAir filtry a adaptér pro odvod vzduchu. Dodávané příslušenství umožňuje snadnou a rychlou instalaci a lze jej plánovat ve všech hloubkách pracovní desky ≥60 cm. Pro jiné typy instalace se doporučuje jedna z následujících sad příslušenství: - HEZ9VDKR1 montážní sada pro provoz s částečnou cirkulací pro varné desky s odsáváním, pro hloubku pracovní desky ≥ 60 cm s max. výškou pracovní desky 960 mm. HEZ9VDKR0 montážní sada pro provoz s částečnou cirkulací pro varné desky s odsáváním, pro hloubku pracovní desky ≥70 cm s max. výškou pracovní desky 960 mm. - HEZ9VDKE1 montážní sada pro provoz odvětrání, pro hloubku pracovní desky ≥60cm. Pro konfiguraci s plnou nebo částečnou recirkulací vzduchu nebo pro provoz odvětrání nabízíme širokou nabídku komponentů plochého potrubí pro vaše individuální plány a dispozici prostoru. Doporučení pro plánování: - spotřebič umožňuje instalaci jak do ostrůvku, tak i ke stěně. - spotřebič vyhovuje Zkoušce plamenem (podle IEC 60695-5-11) a třídě hořlavosti V2 (podle UL94). - max. hloubka zapuštění u modelů s rámečkem je 223 mm, max. hloubka zapuštění u modelů bez rámečku je 227 mm. - spotřebič musí být volně přístupný zespodu (tj. pro přístup ke spodní jednotce pro zachycení kapaliny. - pod varnou desku s integrovaným ventilačním systémem není nutné instalovat mezidno. Zásuvky a / nebo police musí být odnímatelné. Zadní panel korpusu může být zachován, ovšem je nutné zhotovit výřez pro výstup vzduchu (doporučení o umístění a velikosti otvoru naleznete v montážním návodu). - provoz s neřízenou recirkulací vzduchu vyžaduje svislý otvor min. 25 mm za zadní stěnou nábytku. Pro ideální výkon doporučujeme velikost otvoru 50 mm. - minimální tloušťka pracovní desky u modelů s rámečkem je 16 mm, u modelů bez rámečku dle standardních instalačních návodů. Instalace do ještě tenčích pracovních desek je možná, doporučujeme objednat sadu pod označením 626792 (lze objednat přes autorizovaný servis). - celková hmotnost spotřebiče je 26 kg. Při použití tenší pracovní desky je zapotřebí podpěrné konstrukce. Je třeba brát na zřetel i hmotnost spotřebiče. Prosím, v tomto případě kontaktujte výrobce pracovní desky. - u provozu s částečně řízenou nebo neřízenou recirkulací musí být v oblasti soklu dodržen otvor pro zpětný tok vzduchu ≥ 400 cm². Otvor lze realizovat pomocí dekoračních mřížek, lamelových mřížek nebo jemně zkrácených soklů v závislosti na sortimentu výrobce kuchyňského nábytku. - výstup vzduchu na zadní straně spotřebiče lze přímo napojit s vnějším plochým potrubním prvkem (NW 150). - tlakově stabilní ventilátor umožňuje také delší a složitější potrubí až do 8 m se třemi ohyby 90 ° při zachování odpovídajícího výkonu. - při instalaci varné desky s odsáváním v provozu odvětrání spojeným s krbem, musí být zdroj napájení vybaven vhodným bezpečnostním vypínačem. Tato bezpečnostní pojistky není nutná pro provoz s recirkulací vzduchu. - při provozu s odvětráním by měla být instalována zpětná klapka s maximálním otevíracím tlakem 65 Pa.
