Velké spotřebiče / Varné desky

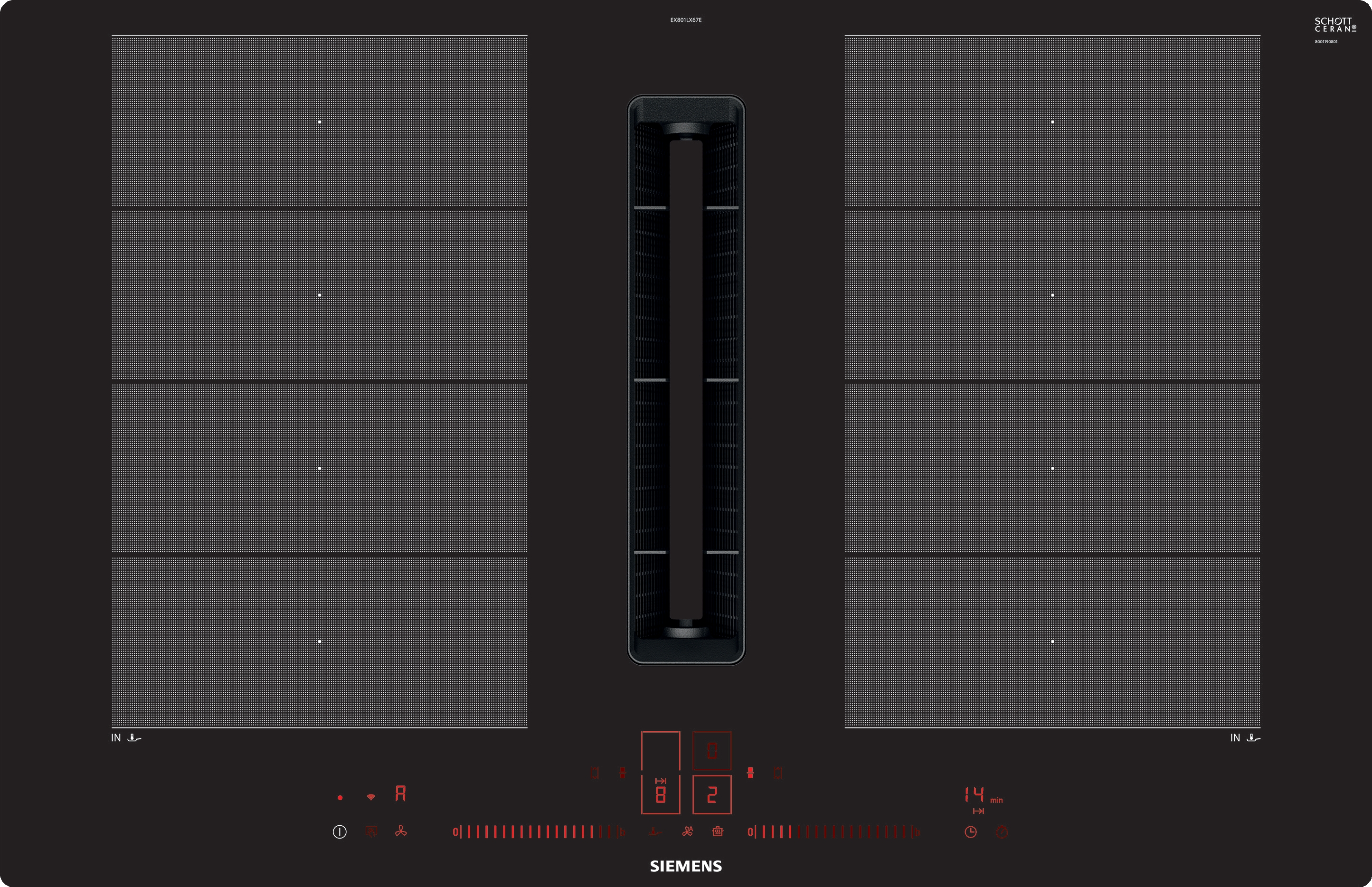

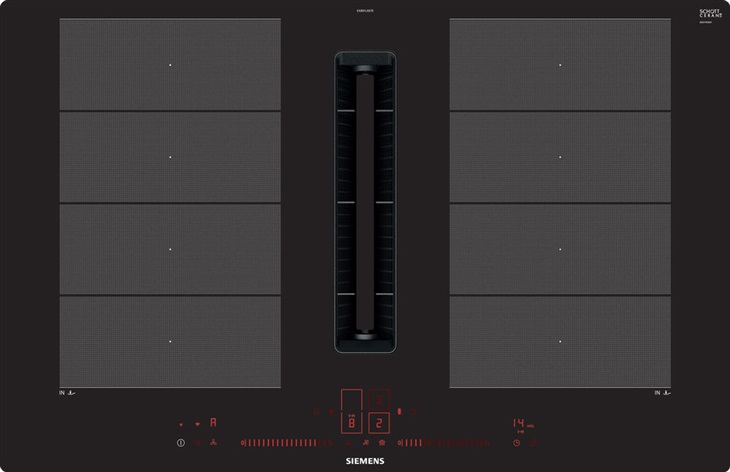

Siemens EX801LX67E
EAN13: 4242003887257
62 189 Kč (nebo 59 069 Kč s montáží)
včetně recyklačního poplatku ve výši 66 Kč
DPH celkem: 10 793,13 Kč (6 333,20 Kč s montáží)
Parametry produktu
| Název | Hodnota |
|---|---|
| produktová skupina | varná deska s odsáváním |
| Barva | černá |
| výška bez pracovní desky (mm) | 227 |
| Šířka (mm) | 792 |
| Hloubka (mm) | 512 |
| výška zabaleného spotřebiče (mm) | 431 |
| šířka zabaleného spotřebiče (mm) | 672 |
| hloubka zabaleného spotřebiče (mm) | 950 |
| Hmotnost (kg) | 26,3 |
| Hmotnost brutto (kg) | 32,7 |
| USP informace 1 | flexInduction: inteligentní varná zóna, která se přizpůsobí vašemu nádobí. |
| USP informace 2 | climateControl Sensor : monitoruje páru a pachy , a dle vyhodnocení automaticky upravuje úroveň výkonu odsavače. |
| USP informace 3 | fryingSensor Plus: už žádné připečení nebo připálení pokrmů. |
| USP informace 4 | cookingSenzor Plus ready: díky prezicní kontrole teploty během vaření zabrání překypění či převaření vašich pokrmů. |
| USP informace 5 | Snadné čištění: minimální nároky na čištění integrovaného odsavače par. |
| název produktu / prodejní označení | EX801LX67E |
| Product series | iQ700 |
| označení produktové řady | sklokeramická varná zóna |
| značka | Siemens |
| číslo zboží | EX801LX67E |
| EAN | 4242003887257 |

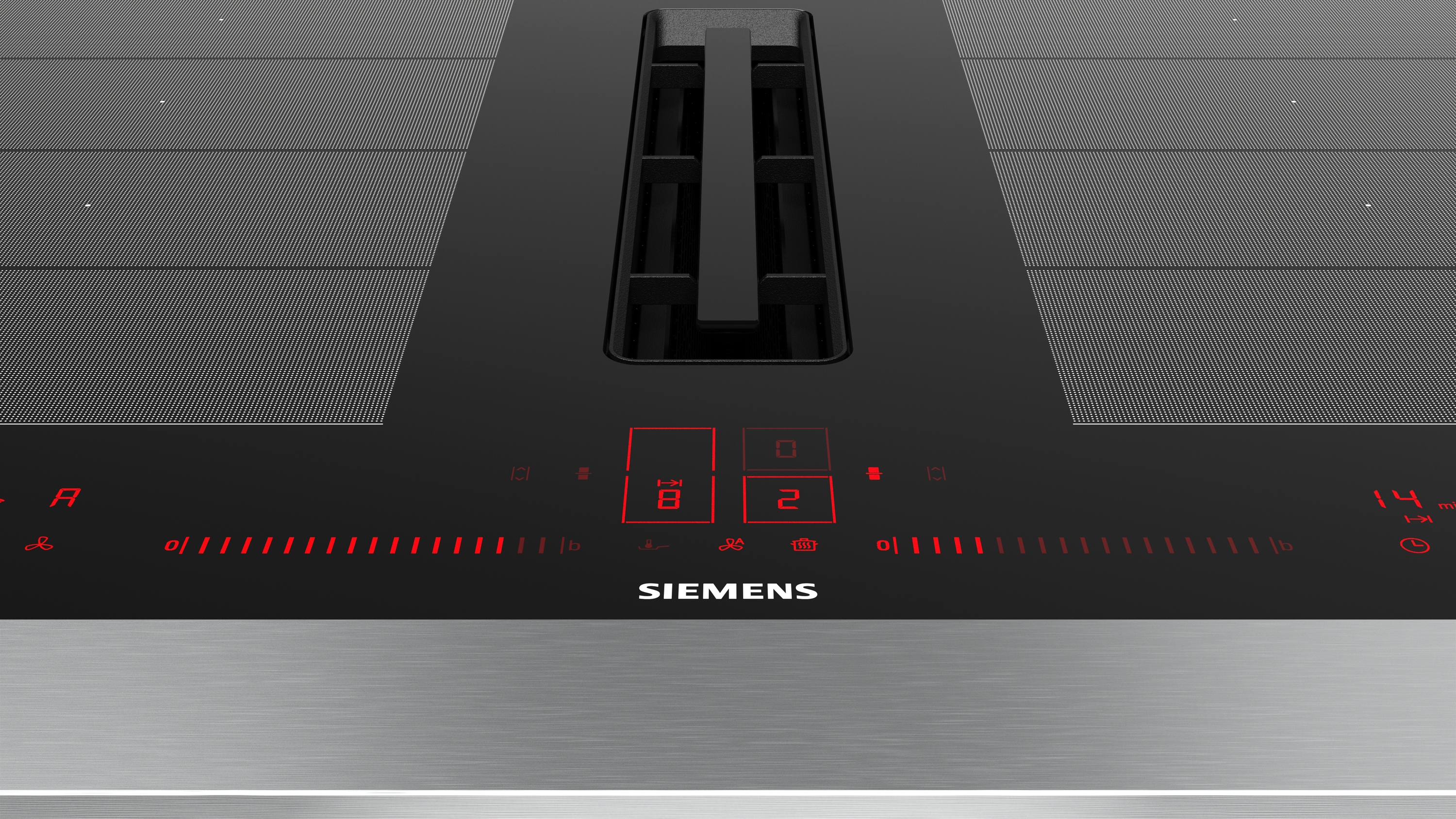

| ovládací prvky | Dual light slider;osvětlený;Vpředu |
| počet varných zón, které mohou být použity současně | 4 |
| Počet elektrických varných zón | 2 |
| počet litinových varných zón | 0 |
| počet varných zón s topnou spirálou | 0 |
| Počet indukčních varných zón | 4 |
| počet elektrických zón pro udržování tepla | 0 |
| Materiál povrchu | sklokeramika |

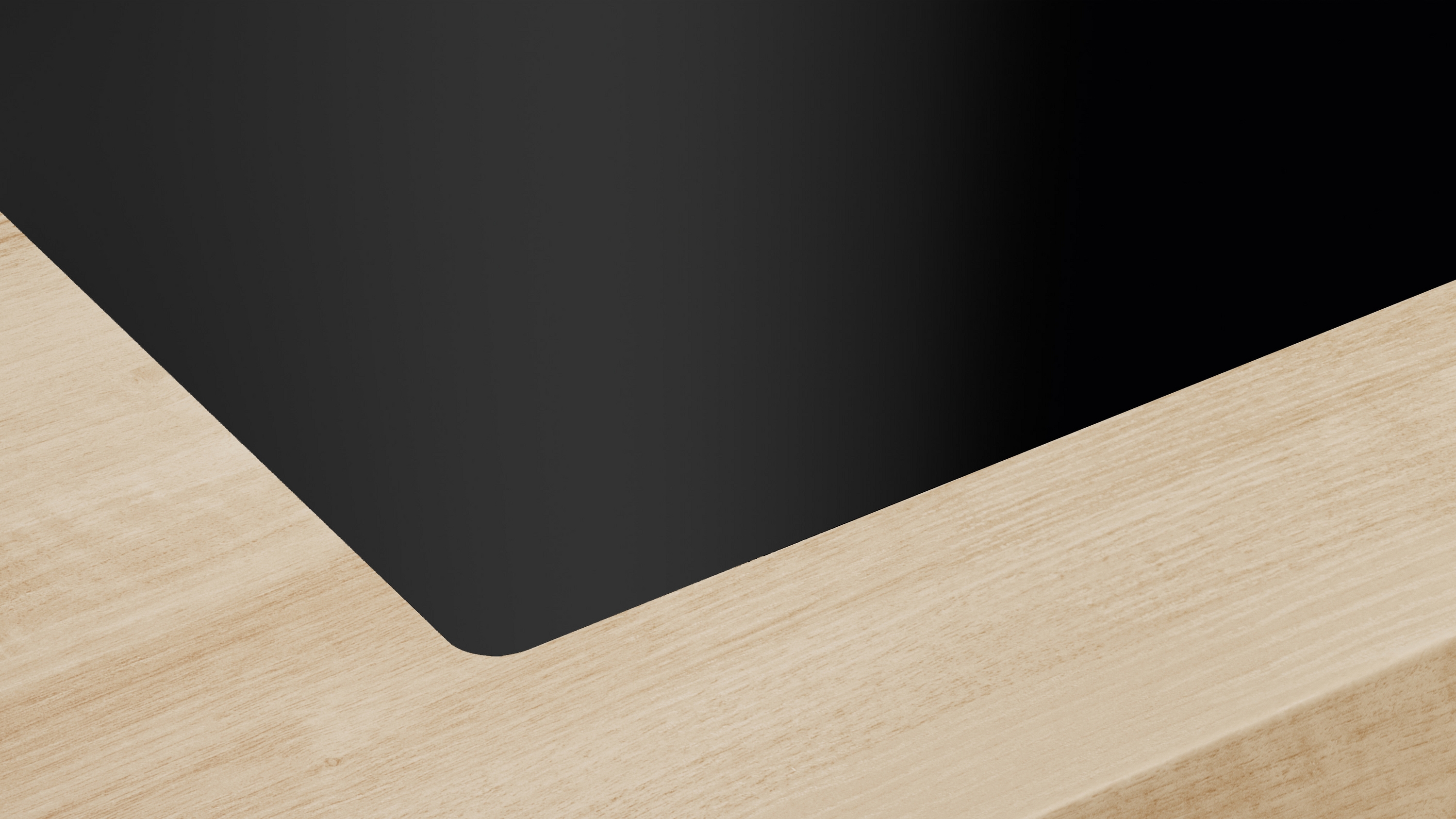

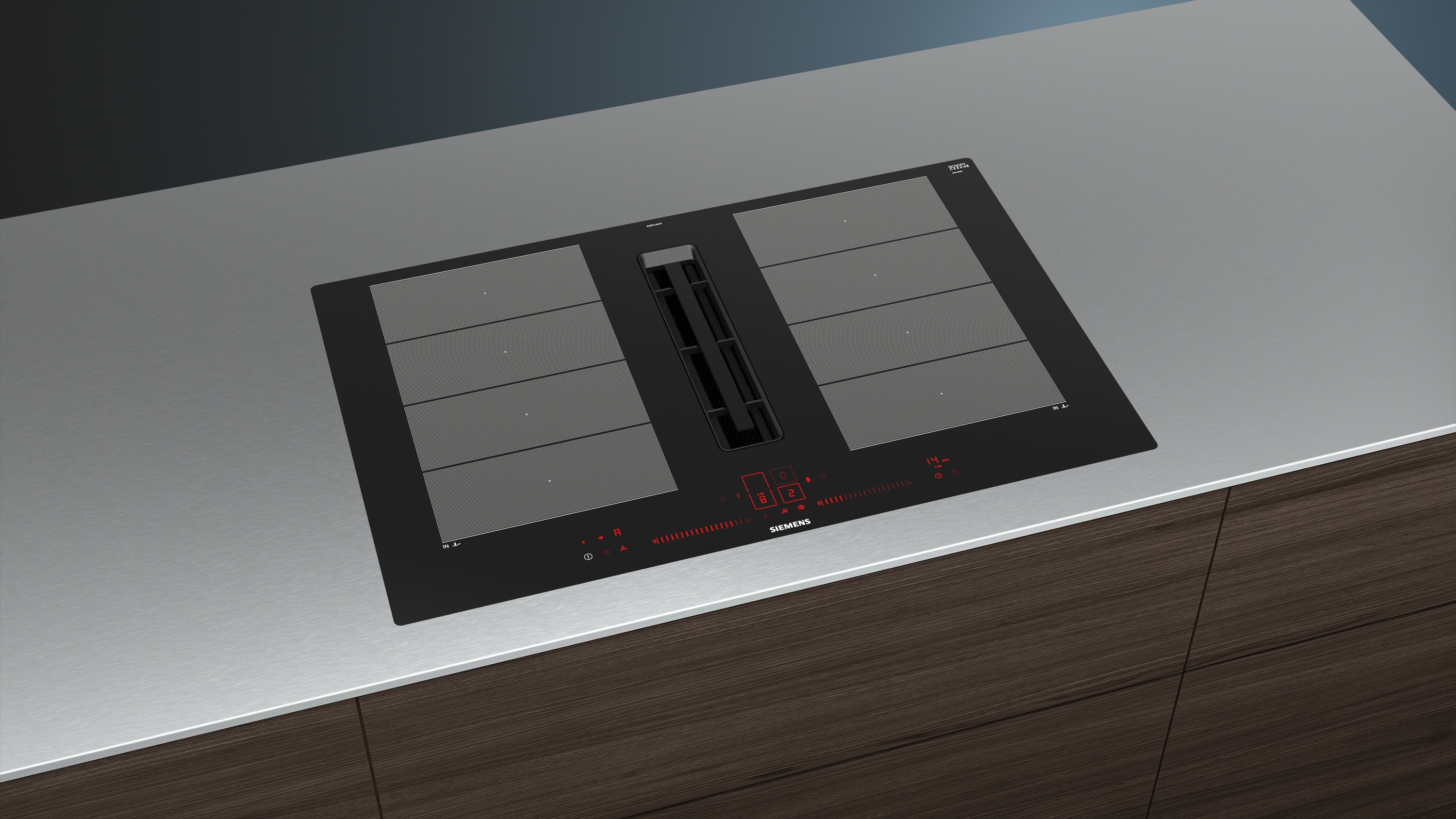

| provedení rámu | design bez rámečku, instalace do roviny pracovní desky |
| napětí (V) | 220-240/380-415 |
| frekvence (Hz) | 50-60 |
| Délka přívodního kabelu (cm) | 110.0 |
| Typ zástrčky | bez zástrčky (elektrické připojení elektrikářem) |
| Vestavný | ano |
| Příkon (W) | 7400 |
| průměrná roční spotřeba el.energie (kWh) | 61.8 |

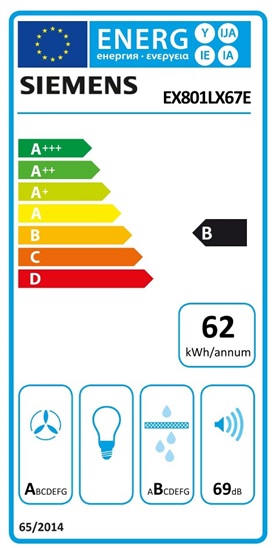

| Energetická třída | B |
| EPREL Registration Number 2010 | 695926 |
| max. množství vzduchu | 500 |
| Hlučnost dB | 69 |
| zvláštní příslušenství | HZ32WA00, HZ390011, HZ390090, HZ390210, HZ390220, HZ390230, HZ39050, HZ390522, HZ9CF240, HZ9CF280, HZ9FE280, HZ9FF010, HZ9FF030, HZ9FF040, HZ9SE030, HZ9SE040, HZ9SE060, HZ9TY010, HZ9VDKE1, HZ9VDKR0, HZ9VDKR1, HZ9VDSB1, HZ9VDSB2, HZ9VDSB3, HZ9VDSB4, HZ9VDSI0, HZ9VDSI1, HZ9VDSM1, HZ9VDSM2, HZ9VDSS1, HZ9VDSS2, HZ9VEDU0, HZ9VRCR1, HZ9VRPD1 |
| včetně příslušenství | 1 x Clean Air Plus pach filtr |
| programová automatika | Ne |
| rozměry 2. varné zóny (mm) | 400 x 240 |
| rozměry 6. varné zóny (mm) | 400 x 240 |
| umístění 1.varné zóny | vpředu vlevo |
| ukazatel provozu | Ne |
| umístění 2. varné zóny | uprostřed vlevo |
| umístění 3. varné zóny | vzadu vlevo |
| umístění 4. varné zóny | uprostřed vzadu |
| umístění 5. varné zóny | vzadu vpravo |
| umístění 6. varné zóny | uprostřed vpravo |
| regulace výkonových stupňů | 17 stupňů + 2 intenzivní |
| hlavní vypínač | Ano |
| elektronické hodiny | Ano |
| celkový příkon ventilátoru (W) | 170 |
| výkon 2. varné zóny (kW) | 3.3 |
| výkon 6. varné zóny (kW) | 3.3 |
| kontrolka zapnutí varné zóny | 0 |
| bezpečnostní zařízení | bezpečnostní časovač vypnutí;dětská pojistka;funkce power management;ochrana proti přetečení;rozpoznání hrnce;zámek ovládacího panelu |
| druh 2. varné zóny | indukční ohřev |
| druh 6. varné zóny | indukční ohřev |
| výkon ventilátoru při intenzivním stupni - provoz odvětrávání (m³/hod.) | 622 |
| výkon ventilátoru při intenzivním stupni - provoz s cirkulací vzduchu (m3/hod.) | 595.0 |
| max. výkon ventilátoru - provoz odvětrávání (m3/hod.) | 500 |
| max. výkon ventilátoru - provoz s cirkulací vzduchu (m3/hod.) | 499 |
| pachový filtr | Ne |
| What type of hob is it? | Induction |
| Prevent boiling over with cooking sensor | Ne |
| Flexible induction technology supported | Ano |
| Hob with booster function | Ano |
| Temperature control for perfect frying results | Ano |
| Cord included | Ano |
| Wok burner supported | Ne |
| Hmotnost (kg) | 26,4 |
| Hmotnost (kg) | 27,8 |
| produktová skupina | Větrání varné desky |
| zvláštní příslušenství | HZ32WA00, HZ390011, HZ390090, HZ390210, HZ390230, HZ39050, HZ390522, HZ9CF240, HZ9CF280, HZ9FE280, HZ9FF010, HZ9FF030, HZ9FF040, HZ9SE030, HZ9SE040, HZ9SE060, HZ9TY010, HZ9VDKE1, HZ9VDKR0, HZ9VDKR1, HZ9VDSB1, HZ9VDSB2, HZ9VDSB3, HZ9VDSB4, HZ9VDSI0, HZ9VDSI1, HZ9VDSM1, HZ9VDSM2, HZ9VDSS1, HZ9VDSS2, HZ9VEDU0, HZ9VRCR1, HZ9VRPD1 |
| druh plynového bezpečnostního zařízení | N/A |
| zvláštní příslušenství | HZ32WA00, HZ390011, HZ390090, HZ390210, HZ9FF040, HZ9SE030, HZ9SE040, HZ9SE060, HZ9TY010, HZ9VDKE1, HZ9VDKR0, HZ9VDKR1, HZ9VDSB1, HZ9VDSB2, HZ9VDSB3, HZ9VDSB4, HZ9VDSI0, HZ9VDSI1, HZ9VDSM1, HZ9VDSM2, HZ9VDSS1, HZ9VDSS2, HZ9VEDU0, HZ9VRCR1, HZ9VRPD1, HZ390230, HZ9CF240, HZ9CF280, HZ9FE280, HZ390522, HZ9FF010, HZ9FF030, HZ39050 |
| ovládací prvky | Dvojitý posuvník dotykové ovládání;Přes app |
| zvláštní příslušenství | HZ32WA00, HZ390011, HZ390090, HZ9FF040, HZ9SE030, HZ9SE040, HZ9SE060, HZ9TY010, HZ9VDKE1, HZ9VDKR0, HZ9VDKR1, HZ9VDSB1, HZ9VDSB2, HZ9VDSB3, HZ9VDSB4, HZ9VDSI0, HZ9VDSI1, HZ9VDSM1, HZ9VDSM2, HZ9VDSS1, HZ9VDSS2, HZ9VEDU0, HZ9VRCR1, HZ9VRPD1, HZ390230, HZ9CF240, HZ9CF280, HZ9FE280, HZ390522, HZ9FF010, HZ9FF030, HZ39050 |
| šířka zabaleného spotřebiče (mm) | 950 |
| hloubka zabaleného spotřebiče (mm) | 672 |
| USP informace 2 | climateControl Sensor: monitoruje páru a pachy, a dle vyhodnocení automaticky upravuje úroveň výkonu odsavače. |
| zvláštní příslušenství | HZ32WA00, HZ390090, HZ9FF040, HZ9SE030, HZ9SE040, HZ9SE060, HZ9TY010, HZ9VDKE1, HZ9VDKR0, HZ9VDKR1, HZ9VDSB1, HZ9VDSB2, HZ9VDSB3, HZ9VDSB4, HZ9VDSI0, HZ9VDSI1, HZ9VDSM1, HZ9VDSM2, HZ9VDSS1, HZ9VDSS2, HZ9VEDU0, HZ9VRCR1, HZ9VRPD1, HZ390230, HZ9CF240, HZ9CF280, HZ9FE280, HZ390522, HZ9FF010, HZ9FF030, HZ39050 |
| bezpečnostní zařízení | Vypnutí doby nečinnosti;Vypnutí rozpoznání pánve/hrnce;Vypnutí rozpoznání rozlití;Zablokování tlačítka |
| ovládací prvky | Dvojitý posuvník dotykové ovládání |
| bezpečnostní zařízení | Dětská pojistka;Vypnutí doby nečinnosti;Vypnutí rozpoznání pánve/hrnce;Vypnutí rozpoznání rozlití;Zablokování tlačítka |
| Délka přívodního kabelu (cm) | 110 |
| Hmotnost (kg) | 28 |
| výkon 2. varné zóny (kW) | 3300.0 |
| Hlavní barva produktu | černá |
| Výška produktu | 227 |
| Šířka produktu | 792 |
| Hloubka produktu | 512 |
| Výška zabaleného produktu | 431 |
| Šířka zabaleného produktu | 950 |
| Hloubka zabaleného produktu | 672 |
| Netto hmotnost | 28.0 |
| Brutto hmotnost | 32.7 |
| Informace USP 1 | flexInduction: inteligentní varná zóna, která se přizpůsobí vašemu nádobí. |
| Informace USP 2 | climateControl Sensor: monitoruje páru a pachy, a dle vyhodnocení automaticky upravuje úroveň výkonu odsavače. |
| Informace USP 3 | fryingSensor Plus: už žádné připečení nebo připálení pokrmů. |
| Informace USP 4 | cookingSenzor Plus ready: díky prezicní kontrole teploty během vaření zabrání překypění či převaření vašich pokrmů. |
| Informace USP 5 | Snadné čištění: minimální nároky na čištění integrovaného odsavače par. |
| Obchodní kód | EX801LX67E |
| Skupina produktů | sklokeramická varná zóna |
| Značka | Siemens |
| Interní číslo výrobku | EX801LX67E |
| Kód GTIN (EAN) | 4242003887257 |
| Typ nastavení ovládání | Dvojitý posuvník dotykové ovládání |
| Počet varných zón, které lze používat současně | 4 |
| Počet elektrických plotýnek | 0 |
| Počet varných zón se sálavým ohřevem | 0 |
| Počet elektrických zón k udržování teploty | 0 |
| Hlavní materiál povrchu | sklokeramika |
| Provedení rámečku | design bez rámečku, instalace do roviny pracovní desky |
| Napětí | 220-240/380-415 |
| Maximální napětí | 415 |
| Frekvence | 50-60 |
| Délka přívodního elektrického kabelu | 110 |
| Minimální výška výklenku | 500 |
| Minimální šířka výklenku | 780 |
| Hloubka výklenku | 227 |
| Výstup vzduchu | Ano |
| Jmenovité elektrické připojení | 7400 |
| Spotřeba energie 2. topného článku na kg | 185.0 |
| Třída energetické účinnosti (2010/30/EU) | B |
| Registrační číslo EPREL 2010 | 695926 |
| Index energetické účinnosti (2010/30/EU) | 57.0 |
| Proud vzduchu s funkcí Boost (2010/30/EU) | 622.0 |
| Maximální proud vzduchu | 500 |
| Minimální proud vzduchu | 154.0 |
| Energetická účinnost dynamiky kapalin (2010/30/EU) | 28.1 |
| Třída energetické účinnosti dynamiky kapalin (2010/30/EU) | A |
| Hlučnost (dB re 1 pW) | 69 |
| Třída energetické účinnosti tukového filtru (2010/30/EU) | B |
| Energetická účinnost tukového filtru (2010/30/EU) | 94.0 |
| Hlasitost při max. rychlosti ventilátoru (2010/30/EU) | 69 |
| Hlasitost při min. rychlosti ventilátoru (2010/30/EU) | 42 |
| Energeticky inteligentní přístroj, dokáže optimalizovat spotřebu (2017/1369/EU) | Ne |
| Síťová širokopásmová technologie | N/A |
| Použitá komunikační technologie | Bluetooth |
| Možnost vzdáleného upgradu | Ne |
| Možnost vzdálené aktualizace pro údržbu | Ano |
| Volitelné příslušenství | HZ32WA00, HZ390090, HZ9FF040, HZ9SE030, HZ9SE040, HZ9SE060, HZ9TY010, HZ9VDKE1, HZ9VDKR0, HZ9VDKR1, HZ9VDSB1, HZ9VDSB2, HZ9VDSB3, HZ9VDSB4, HZ9VDSI0, HZ9VDSI1, HZ9VDSM1, HZ9VDSM2, HZ9VDSS1, HZ9VDSS2, HZ9VEDU0, HZ9VRCR1, HZ9VRPD1, HZ9CF240, HZ9CF280, HZ9FE280, HZ390522, HZ9FF010, HZ9FF030, HZ39050 |
| Dodávané příslušenství | 1 x Clean Air Plus pach filtr |
| Automatické programy | Ne |
| Rozměry 2. varné zóny | 400 x 240 |
| Rozměry 6. varné zóny | 400 x 240 |
| Typ plynového bezpečnostního zařízení | N/A |
| Umístění varné zóny | vpředu vlevo |
| Provozní kontrolka | Ne |
| Umístění 2. varné zóny | uprostřed vlevo |
| Umístění 3. varné zóny | vzadu vlevo |
| Umístění 4. varné zóny | uprostřed vzadu |
| Umístění 5. varné zóny | vzadu vpravo |
| Umístění 6. varné zóny | uprostřed vpravo |
| Umístění 7. varné zóny | vpředu vpravo |
| Umístění 8. varné zóny | vpředu uprostřed |
| Umístění 9. varné zóny | uprostřed |
| Počet rychlostních stupňů; možnost funkce Boost | 17 stupňů + 2 intenzivní |
| Hlavní vypínač | Ano |
| Časovač | Ano |
| Celkový výkon motorů | 170 |
| Výkon 2. varné zóny | 3300.0 |
| Počet kontrolek | 0 |
| Seznam bezpečnostních zařízení | Dětská pojistka;Vypnutí doby nečinnosti;Vypnutí rozpoznání pánve/hrnce;Vypnutí rozpoznání rozlití;Zablokování tlačítka |
| Typ 2. varné zóny | indukční ohřev |
| Typ 6. varné zóny | indukční ohřev |
| Odsávání vzduchu poloha Boost | 622 |
| Recirkulace výstup poloha Boost | 595.0 |
| Maximální výkon ventilátoru – režim odtahu | 500 |
| Maximální výkon ventilátoru – režim cirkulace | 499 |
| Protipachový filtr | Ne |
| Typ elektrického připojení | 1 fáze;3 fáze |
| Možnost vzdálené aktualizace pro údržbu | Ne |
Popis produktu
80 cm: komfortní prostor pro 4 hrnce nebo pánve Flexibilita varných zón 2 x flexInduction varné zóny: používejte nádobí jakéhokoli tvaru nebo velikosti kdekoli na varné zóně dlouhé 40 cm. varná zóna, přední levá: 200 mm, 240 mm, 2.2 kW (max. výkon 3.7 kW) varná zóna, zadní levá: 200 mm, 240 mm, 2.2 kW (max. výkon 3.7 kW) varná zóna, zadní pravá: 200 mm, 240 mm , 2.2 kW (max. výkon 3.7 kW) varná zóna, přední pravá: 200 mm, 240 mm, 2.2 kW (max. výkon 3.7 kW) Komfort ovládání dual lightSlider: jednoduché a přehledné ovládání na dvou osvětlených dotykových panelech, které jsou při vypnutí zcela neviditelné. 17 stupňů výkonu: přesné nastavení 17 stupňů výkonu (9 hlavních a 8 mezi stupňů výkonu) funkce udržování teploty: udržujte pokrmy teplé při přednastavené nízké úrovni výkonu minutka, timer Doba vaření, timer: vypne varnou zónu na konci nastaveného času (např. při přípravě vařejných vajec). minutka, timer Doba vaření, timer: na konci nastaveného času zazní akustický signál (např. při vaření těstovin). timer Doba vaření: ukazuje, kolik času uplynulo od spuštění timeru (např. u brambor). Úspora času a efektivita powerBoost (nastavitelné pro všechny varné zóny): využijte o 50 % více výkonu při vaření např. vody, než nabízí nejvyšší standardní stupeň výkonu panBoost: rozehřejte pánve rychleji než nabízí nejvyšší standardní stupeň výkonu, a zároveň ochraňte jejich povrchovou úpravu varné zóny se automaticky spojí nebo rozdělí podle tvaru a velikosti umístěného nádobí powerMove Plus: zvyšte nebo snižte stupeň výkonu jednoduše pohybem hrnce dopředu nebo dozadu. flexMotion: při přesunu hrnce do jiné varné zóny můžete stisknutím tlačítka přenést všechna předchozí nastavení do nové zóny automatický výběr varné zóny: po zapnutí varná deska automaticky zvolí varnou zónu, na kterou je umístěno nové nádobí quickStart: při zapnutí varná deska automaticky vybere varnou zónu s nádobím (umístěným ve vypnutém stavu) reStart: v případě neúmyslného vypnutí obnovte všechna předchozí nastavení opětovným zapnutím varné desky do 4 sekund Speciální výbava cookingSensor Plus ready: možnost dovybavit speciálním teplotním senzorem, který zajistí precizní řízení teploty během procesu vaření v pěti teplotních úrovních: zabraňuje překypění pomocí automatické regulace teploty, která je řízena senzorem, umístěným a připojeným k hrnci. fryingSensor s pěti teplotními výkony: zabraňuje připálení díky automatické regulaci teploty integrovaného senzoru Konektivita vzdálená kontrola a ovládání: zkontrolujte, zda je varná deska vypnutá i když nejste doma, a najděte recepty nebo další funkce v aplikaci Home Connect Design design bez rámečku - pro zapuštění do roviny pracovní desky Bezpečnost 2-stupňový ukazatel zbytkového tepla pro každou varnou zónu: indikuje, které varné zóny jsou stále horké nebo teplé dětská pojistka: zabraní nechtěné aktivaci varné desky ochrana při utírání: otřete překypělou tekutinu bez neúmyslné změny nastavení (blokování všech dotykových tlačítek na 30 sekund). hlavní vypínač: vypnutí všech varných zón pouhým stisknutím tlačítka bezpečnostní vypínání: z bezpečnostních důvodů se ohřev vypne po nastaveném čase bez další uživatelské interakce (lze nastavit) ukazatel spotřeby energie: ukazuje spotřebu elektřiny posledního procesu vaření. Instalace rozměry spotřebiče (V x Š x H): 227 x 792 x 512 mm rozměry pro vestavbu(V x Š x H): 227 mm x 796 mm x 516 mm min. tloušťka pracovní desky: 16 mm příkon: 7.4 kW powerManagement: v případě potřeby omezí maximální výkon (závisí na pojistkové ochraně elektrické instalace) Příslušenství clean Air Plus odor filter, adaptér pro odvod vzduchu součástí spotřebiče Pro instalaci do kamenných, granitových nebo syntetických pracovních desek. Ostatní materiály pracovních desek vyžadují kontrolu vhodnosti u výrobce pracovní desky. možnost instalace do standardní 60 cm skříně Integrovaný systém odvětrání Indukční varná deska s plně integrovaným vysoce výkonným systémem odvětrání par. Vhodné pro konfiguraci s potrubním nebo recirkulačním odtahem . Součástí varné desky je instalační příslušenství pro neřízenou recirkulaci, mimo jiné čtyři pachové filtry cleanAir Plus a adaptér pro odvod vzduchu. Příslušenství pro další možnosti instalace je k dispozici, podrobnosti naleznete v poznámkách k plánování. Estetický, plně integrovaný design ústí ventilačního systému se sklokeramickým, teplu odolným krytem, umožní volný pohyb a umístění varného nádobí. Ventilační systém se 17 elektronicky řízenými stupni výkonu ventilátoru a 2 stupni výkonu boost/intenzivní (s automatickým zpětným chodem), řízený pomocí . Inteligentní systém ventilačního systému pracuje zcela automaticky pomocí mnoha senzorů: - automatické zapnutí odvětrání při použití varné zóny. - plně automatická regulace stupně výkonu pomocí senzoru a varné desky díky pokročilého algoritmu zaručí maximální pohodlí. - 3 různě volitelné úrovně citlivosti algoritmu pro maximální pohodlí (šum, vyvážený, orientace na výkon). - automatické spuštění ventilátoru po ukončení vaření pro odstranění všech zbytkových zápachů (ve velmi tichém režimu pomocí speciálního ventilátoru, 12 minut v režimu odsávaného vzduchu, 30 minut v režimu cirkulace, spuštění může být ukončeno ručně). - manuální nastavení stupně výkonu je možné pomocí ovládání dual lightSlider. Výkonný nízkošumový ventilátor s energeticky účinnou technologií BLDC. Vysoký výkon odsávání s velmi nízkým hlukem a příjemnými frekvencemi díky psychoakusticky a aerodynamicky optimalizovanému proudění vzduchu v interiéru a zapouzdřenému ventilátoru. Velmi stabilní vůči tlaku i při delších a složitějších potrubních trasách. Snadno a prakticky vyjímatelný tukový filtr a ochrana proti přetečení: - lze snadno vyjmout pomocí jedné ruky. - integrovaný, velkoplošný, silný tukový filtr z nerezové oceli s 12 filtračními vrstvami. Účinnost tukového filtru je 94 %. - všechny části se snadno čistí, lze je mýt v myčce nádobí a jsou odolné vůči teplu. - (horní) jednotka ochrany proti přetečení má kapacitu 200 ml, což postačuje pro všechny klasické incidenty při vaření a kondenzační podmínky. - výkonný drenážní systém zajistí ochranu i při množství přesahující 200 ml tekutin. - (dolní) jednotka ochrany proti přetečení má kapacitu 700 ml, takže pokryje i větší incidenty při vaření. Zásobník je vhodný pro mytí v myčce nádobý, je snadno přístupný a vyjímatelný. - celková ochranná kapacita je 900 ml (200ml + 700ml). - ventilátor a motor ventilátoru jsou vodotěsné. Výkon odvětrávacího systému: - hodnoty výkonu (dle EN 61591): min. normální stupeň 154 m3/h , max. normální stupeň 500 m3/h , max. boost/intenzivní 622 m3/h. - hodnoty výkonu při recirkulaci: min. normální stupeň: 132 m3/h , max. normální stupeň: 499 m3/h , max. boost/intenzivní: 595 m3/h. - hodnoty hlučnosti při odtahu (dle EN 60704-3): min. normální stupeň: 42 dB re 1 pW, max. normální stupeň: 69 dB re 1 pW, max. boost/intenzivní nastavení: 74 dB re 1 pW. - hodnoty výkonu při cirkulaci: min. normální stupeň: 41 dB re 1 pW, max. normální stupeň: 68 dB re 1 pW, max. boost/intenzivní stupeň: 72 dB re 1 pW. - účinnost tukového filtru (dle EN 61591): 94 %. Spotřeba energie a energetická účinnosti (dle EU 65/2014): - třída spotřeby energie: B (na stupnici třídye energetické účinnosti od A+++ do D). - třída účinnosti odsávání: A . - třída účinnosti tukového filtru: B . - hodnoty hlučnosti při normální stupni a maximálním stupni: 42 dB a 69 dB . pro recirkulaci: 2 x 2 kusy přímo integrovaných vysoce účinných pachových filtrů cleanAir Plus - velmi účinná redukce pachů a aroma při vaření (např. rybích pokrmů). - velký povrch filtru zajistí optimální redukci pachových stop. - funkce ochrany proti pylu: filtr zadržuje extrémně vysoké množství pylu ve vzduchu a deaktivuje alergeny, které filtr zadržuje. - životnost pachové filtru při intenzivním vaření je cca 360 hodin (ne regenerační filtr). - velmi nízká hlučnost. - velmi snadný přístup a vyjímání filtrů shora. - indikátor nasycení cleanAir filtrů nebo tukového filtru lze odečíst z ovládacího panelu varné desky nebo prostřednictvím aplikace Home Connect, díky které můžete i výhodně dokoupit náhradní fitry (modelové označení HZ9VRCR0). Pro provoz s odvětráním jsou nutné 4 integrované, vysoce výkonné akustické filtry pro získání výrazně nižší hladiny hluku a vylepšené psychoakustiky. Poznámky k plánování a instalaci Vhodný pro instalaci s potrubím nebo s recirkulací ve 4 různých variantách (bez potrubní recirkulace - neřízená, s částečnou a plně řízenou recirkulací nebo s odtahem pomocí potrubní). Součástí varné desky je instalační příslušenství pro neřízenou recirkulaci, mimo jiné čtyři pachové filtry cleanAir Plus a adaptér pro odvod vzduchu. Dodávané příslušenství umožňuje snadnou a rychlou instalaci a lze jej plánovat ve všech hloubkách pracovní desky ≥ 60 cm. Pro jiné typy instalace doporučujeme použít jednu z následujících sad příslušenství: - HZ9VDKR1 montážní sada pro provoz s částečnou cirkulací pro varné desky s odsáváním, pro hloubku pracovní desky ≥ 60 cm s max. výškou pracovní desky 960 mm. HZ9VDKR0 montážní sada pro provoz s částečnou cirkulací pro varné desky s odsáváním, pro hloubku pracovní desky ≥70 cm s max. výškou pracovní desky 960 mm. - HZ9VEDU0 pro provoz s odvětráním. Pro konfiguraci s plnou nebo částečnou recirkulací vzduchu nebo pro provoz odvětrání nabízíme širokou nabídku komponentů plochého potrubí pro vaše individuální plány a dispozici prostoru. Doporučení pro plánování: - spotřebič umožňuje instalaci jak do ostrůvku, tak i ke stěně. - spotřebič vyhovuje Zkoušce plamenem (podle IEC 60695-11-5) a třídě hořlavosti V2 (podle UL94). - max. hloubka zapuštění u modelů s rámečkem je 223 mm, max. hloubka zapuštění u modelů bez rámečku je 227 mm. - spotřebič musí být volně přístupný zespodu (tj. pro přístup ke spodní jednotce pro zachycení kapaliny. - pod varnou desku s integrovaným ventilačním systémem není nutné instalovat mezidno. Zásuvky a / nebo police musí být odnímatelné. Zadní panel korpusu může být zachován, ovšem je nutné zhotovit výřez pro výstup vzduchu (doporučení o umístění a velikosti otvoru naleznete v montážním návodu). - provoz s neřízenou recirkulací vyžaduje svislý otvor min. 25 mm za zadní stěnou nábytku. Pro ideální výkon doporučujeme velikost otvoru 50 mm. - minimální tloušťka pracovní desky u modelů s rámečkem je 16 mm, u modelů bez rámečku dle standardních instalačních návodů. Instalace do ještě tenčích pracovních desek je možná, doporučujeme objednat sadu pod označením 626792 (lze objednat přes autorizovaný servis). - celková hmotnost spotřebiče je 26 kg. Při použití tenší pracovní desky je zapotřebí podpěrné konstrukce. Je třeba brát na zřetel i hmotnost spotřebiče. Prosím, v tomto případě kontaktujte výrobce pracovní desky. - u provozu s částečně řízenou nebo neřízenou recirkulací musí být v oblasti soklu dodržen otvor pro zpětný tok vzduchu ≥ 400 cm². Otvor lze realizovat pomocí dekoračních mřížek, lamelových mřížek nebo jemně zkrácených soklů v závislosti na sortimentu výrobce kuchyňského nábytku. - výstup vzduchu na zadní straně spotřebiče lze přímo napojit s vnějším plochým potrubním prvkem (NW 150). - tlakově stabilní ventilátor umožňuje také delší a složitější potrubí až do 8 m se třemi ohyby 90 ° při zachování odpovídajícího výkonu. - při instalaci varné desky s odsáváním v provozu odvětrání spojeným s krbem, musí být zdroj napájení vybaven vhodným bezpečnostním vypínačem. Tato bezpečnostní pojistky není nutná pro provoz s recirkulací vzduchu. - při provozu s odvětráním by měla být instalována zpětná klapka s maximálním otevíracím tlakem 65 Pa.
